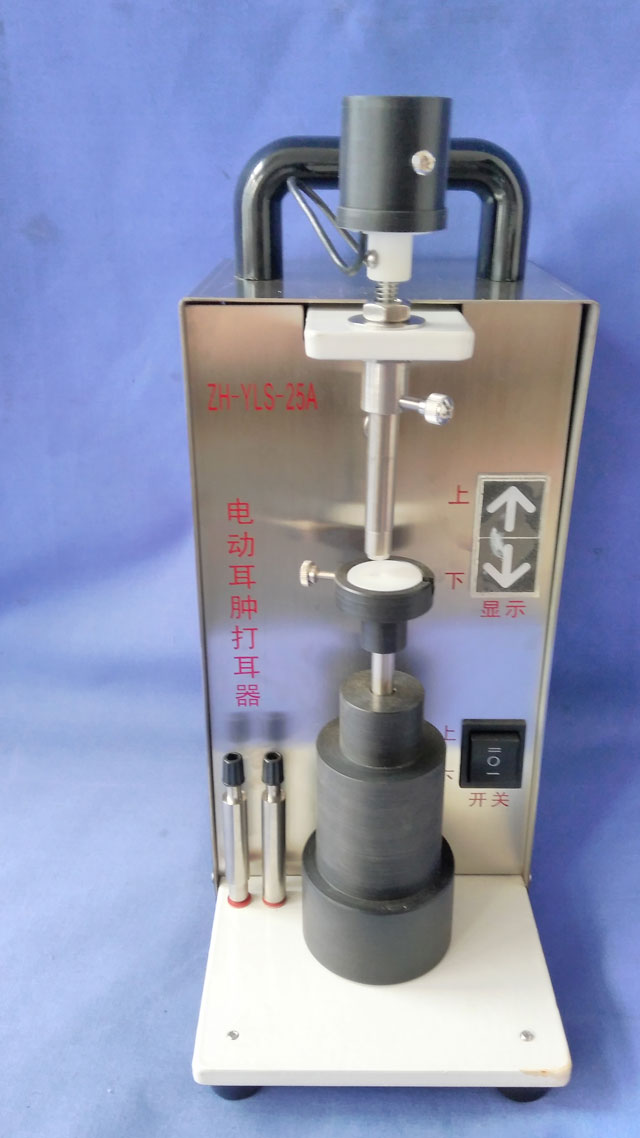

电动耳肿打耳器
一、概述
鼠耳肿胀法是解热物筛选鉴定中常用的方法之一，因其试验方法简单，成本低，指标直观，特异性高而深受试验人员和教学人员的喜爱，但过去试验人员又常因没有很好的器械去取耳片，而是简单的实验变得异常复杂，有时打孔器（胶塞打孔器）不快或卷刀，耳片打不出来，有事垫物过软耳片进入打孔器出不了，有时打孔器和鼠耳的相对位置不固定，出现较大的偏差等等。由于鼠耳肿胀法是一种有称重对比法来检测，验证药物的药效作用，而耳片的称重差又都是毫克级的，微小的操作误差都会有直接影响实验药物的真实性，和结果的可靠性。例如：用打孔器靠近耳尖，打哈靠近耳根打，两耳片重量相差5-7毫克，又如用不快的打孔器和锋利的打孔器打下的耳片（同鼠）相差1毫克。诸如此类原因有时使实验难以达到期望的效果。为了了解这些问题，我们目前自主开发了YLS-Q4自动耳肿打耳器，虽然解决了一些问题，方便了实验，但实际使用中，还是出现一些问题，例如：冲击弹簧拉力较大，手力小的人操作困难，样本多时尤为明显，圆柱裁剪刀在使用中偶尔卡死现象，如果使用后忘记及时清理裁刀有锈蚀情况等等，为此，我们针对这些问题进行改进，研发出了新一代的自动耳肿打耳器。
电动耳肿打耳器，使用了电动推杆，激光定位，不锈钢冲头等工艺，新技术，减轻了工作强度，提高了实验精度，保证了使用，成为了一款即适合普通的教学实验使用的实验器材。
电动耳肿打耳器采用的电动推杆为动力，冲头固定，托耳盘升降的方式，解决了从冲头中心射出激光束为耳片提供定位点的问题，保证了冲耳片,同时也方便了冲头的更换，电动耳肿打耳器，配有三种冲头，8mm，7mm，6mm，适合不同品系，不同大小动物（如有规格要求可定制），冲头使用了马式刀具，用不锈钢制成，锋利不锈，可连续使用2万次无需磨砺，冲头上部带有推杆，可将冲下的耳片从冲头中推出，放置到盛接器皿中。
二、主要技术指标
冲头：
规格：内径：φ8mm
内径：φ7mm
内径：φ6mm
材质:马氏不锈钢
刀口斜度：20度
电动推杆：电压直流：24v
电流限流：1.5
推力：900N
冲口处单位面积受力：2T
激光定位：波长：650nm（红光）
功率：5mW
使用寿命：6000小时
光斑直径：1-1.5mm
托耳盘及贴片：
托耳盘直径：内25mm
外31mm
贴片材料：POM工程朔料（食品级）
直径：24.5mm
厚度：6mm
冲头与钻片的间隙：12mm（小于食指的平均直径，距离）
电源：交流220V50H
功率：30W
整机外型尺寸：长200*宽130*高290mm
重量：6kg
三、使用方法
1、将电源线连接到带接地线的电源上，并确定牢固、可靠
2、打开仪器的背面开关，激光定位点出现。
3、将鼠耳放在托耳盘的钻片上，并依据激光亮点进行中心定位。
4、鼠耳定位后，搬动前面的托盘升降开关向上，升降指示箭头变亮，托盘上升，当上升到终点后，指示箭头变暗，同时推动杆变声，托盘不再上升，这时松手后开关自动回到中间关停位置。随后搬动升降开关向下，升降指示窗口的下降指示箭头点亮，托盘下行，一直到推力杆停止为止。
5、耳片托盘下行后，冲下耳片一般是置留在冲头孔内，（也有粘在钻片上的），这时将冲头上端的推出杆操纵帽下压，就可将耳片推投到盛接器皿中，松手后推出杆自动退回。这样就完成一次鼠耳冲过程。
6、冲头更换：
仪器配有三种冲头，出厂标准安装为内径7mm，如需使用内径8mm或6mm时，可以按以下方法更换。
①首先将耳盘降至低，随后关闭电源。
②再将推出杆轻轻向上拔出，注意拔出时要垂直上提出，同时注意不要把激光电源线扯断。
③松开冲头固定螺丝，垂直下拨冲头，注意不要将冲头刃口蹦到其它有金属的地方造成损坏。
④随后将需规格的冲头装上，并旋紧固定螺丝，再将推出杆轻轻装上。
特别注意：
推出杆直径只有4mm，并中空，稍不注意，易造成弯曲，弯曲后影响推出杆的装入和激光定位的准确，操作时要特别注意。建议购买前确定常用冲头的内径，并通知厂家进行安装定位，确保今后正常使用，减少更换次数。
7、钻片更换
钻片为POM棒制作，POM棒俗称赛钢棒，具有机械强度高，刚性大，硬度高，优异的弹性即使在低温下也能有较高的冲击强度，生理性能好，适宜与食品接触。
钻片在使用过程中由于受冲头刀刃的压迫，长时间使用会形成一道环形沟槽，沟槽很深时将影响冲载效果，所以需要翻转、更换。
①翻转：将托耳盘降至低，断掉电源，松开钻片固定螺丝，取下钻片，翻转过来固定住，可继续使用。
两面沟槽都很深时，可取下来使用场景配搭的砂纸进行平面转式研磨，使沟槽变浅或消除后可继续使用，当厚度不足原厚度一半时可更换（原厚6mm）
③更换：将托耳盘降至低，断掉电源，松开钻片固定螺丝，取下钻片，更换上新的钻片旋转固定螺丝。
四、注意事项
①该仪器除用于动物耳片冲切外，不能移做它用。
②操作过程中严禁人体的任何部位进入钻片和冲头之间，确认身体部位离开冲头刃口，后方可扳动开关。
③在耳片冲切的过程中，严禁金属物质进入钻片与冲头之间。如镊子、针头、刀片等。
④钻片沾有动物血时可取下来清洗，干燥后装回。冲头一般不需要清洗，如需清洗时，可用棉棒沾点清水擦拭冲头刃口部位。
⑤仪器如有部分改进恕不另行告知。
⑥仪器严禁自行拆卸，避免发生意外。如有问题及时与厂家联系。
